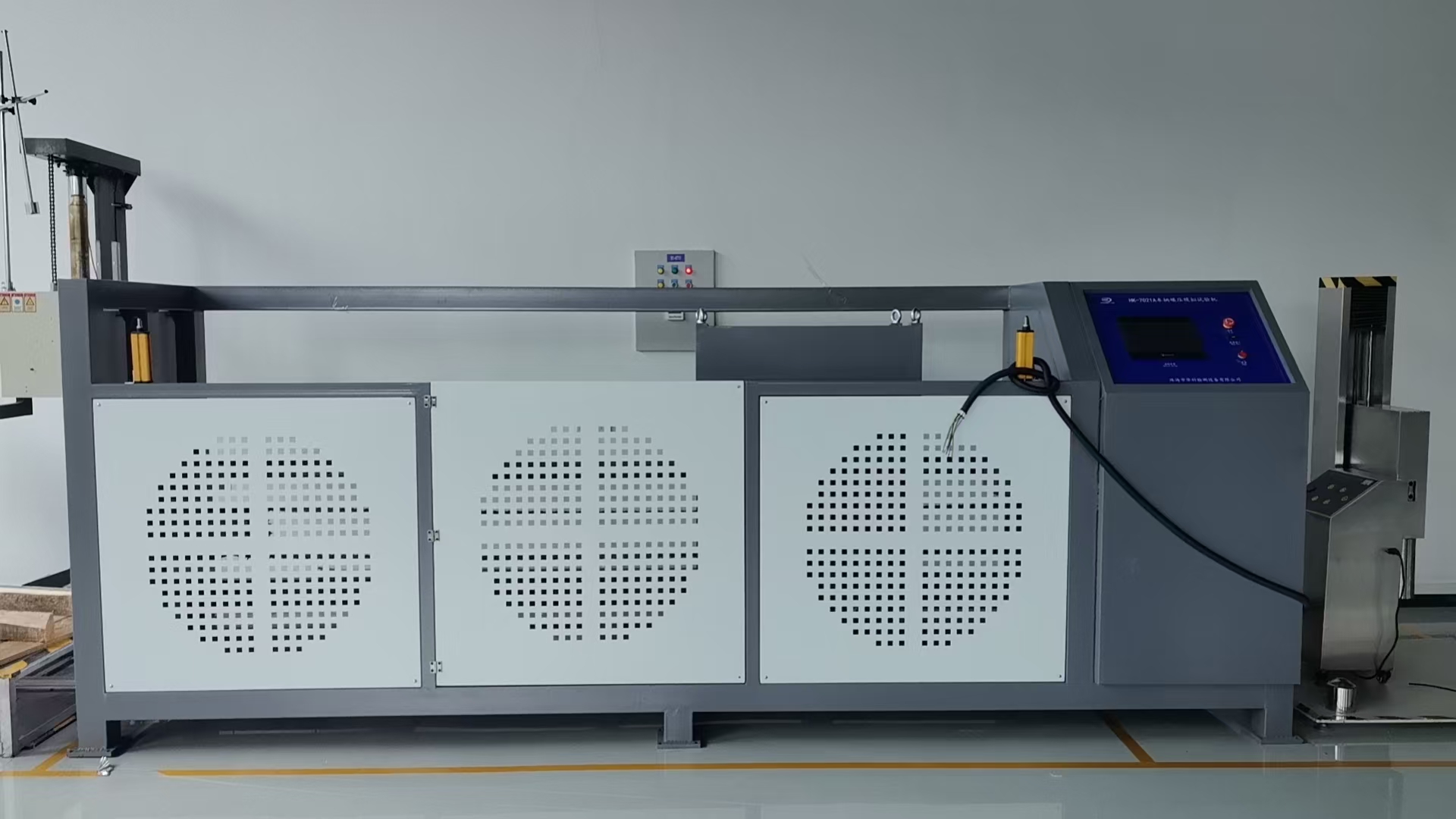

一、产品概述：将带有制造商推荐的电缆的供电插头和车辆插头随意地放在水泥地上，用标准要求5000±250N的压力，以(8±2)km/h 的速度压过供电插头或车辆插头(轮胎充气压力220±10 kPa)，以测试供电或车辆插头承受碾压的能力。试验装置主要由电气和机械两部分组成。机械部分主要由动力部分、传动部分以及滑台、气缸等组成，电机采用伺服电机。电气控制采用可编程控制器和触摸屏组成控制系统，方便用户进行各种试验参数的设置，同时可进行远程控制。 该试验装置根据试验的标准,能够满足客户轮胎碾压充电器测试的要求， 是专业检测机构和产品生产厂家及各级质检部门理想的检测装置。
二、符合标准：按照GB/T20234.4-2022标准中第9.21章节、照GB/T 20234.1—202X中第7.13章节要求。
三、技术参数：
1、控制系统：PLC控制，触摸屏显示；
2、测试工位：1工位；
3、动力系统：伺服电机加行星减速机；
4、框架结构：承载型U型钢加钢板焊接喷涂处理；
5、承载载荷：5000N±250N，单位制可根据实验要求进行切换，通过加载砝码载荷方式；
6、碾压速度：8±2km/h；
7、承载底板：水泥底板；
8、测试方式：带有轮胎的荷重方箱经进口导向部件自由上下活动；
9、轮胎驱动：伺服电机+蜗轮蜗杆减速机；
10、试样驱动：双气缸往复驱动；
11、试样安装：卷扬机吊装方箱；
12、保护模式：卷扬机吊装方箱后保险栓固定，机加两侧装有防护网；
13、主要配置：试样板两侧装有滚轮组，外部轮辐式称重传感器；
14、碾压主件：米其林轮胎（P225/75R15）；
15、 计时计数：触摸屏标准要求内可设定；
16、设备预留空间：长4000mm×宽3000mm；
17、外形尺寸：长5100mm×宽1300mm×高1500mm;
18、工作电源：380V.50Hz.5kw;
19、设备重量：约2吨。
