气候防护试验装置根据GB/T11022-2020高压开关设备和控制设备标准的共用技术附录C要求设计制造;适用于高压设备产品的气候防护试验检测；设备程式中有标准试验选项，另配有自定义测试选项，用户可根据自己的要求自行设置试验流量等数据。喷嘴支架可移动，喷嘴高度间距可移动。立柱的高度可根据用户的最大样品非标定制。

产品型号
更新时间
2024-10-17
厂商性质
浏览次数
204

7×24在线咨询

专业客服在线解答，为您解决遇到的问题！

立即咨询

产品中心

PRODUCT CATEGORY

RELATED PRODUCTS

详细介绍

附录C ：户外开关设备和控制设备的气候防护试验方法。

1、受试的开关设备和控制设备应该完全装好，配齐所有的盖板，屏蔽、套管等，放在有人工淋浴设备的场所。对于由几个功能单元组成的开关设备和控制设备，最少应该用两个单元来试验它们之间的连接的防雨性能。

2、人工淋水设备应该具有足够的数量，以便在受试表面产生均匀的淋雨，如果均匀的淋雨也同时加到了下列的两个部位，那么开关设备和控制设备的各个部分可以分别试验。

a) 从装在适当高度上的喷嘴产生的淋雨加到设备的顶部表面；

b) 设备置于制造厂规定的离地面的最低高度上，淋雨加到设备受试部分前方距离1m以内的地面上。

3、如果设备的宽度超过3m,可以依次对3m宽的区域淋雨。充压外壳不需要进行防雨试验。

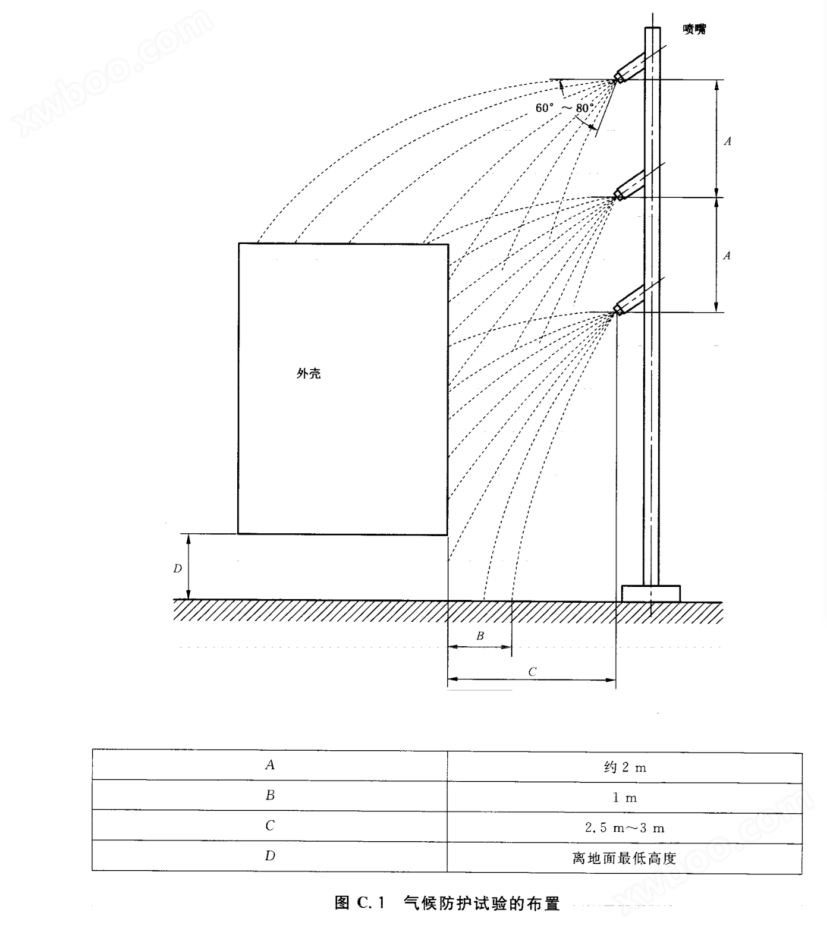

4、本试验采用的每个喷嘴，应该产生均匀分布的截面呈正方形的淋雨束；在压力（460±46）kpa和喷嘴射角60°-80°时，应该有（30±3）L/min的流量。在淋雨正对受试表面的情况下，喷嘴的中心线应该向下倾斜，使得淋雨束的顶部呈水平射出。将喷嘴布置在垂直的立管上，互相间间隔2m左右是合适的（见图C.1中的试验布置）。

5、在流动条件下，喷嘴供水管中的压力应该为（460±46）kpa。加个受试表面的淋雨率应该约为5mm/min，且各受试表面应该经受持续5min的人工淋雨。喷嘴应该放在离最近的受试表面2.5m-3m处。

注：如果采用图C.2的喷嘴，当压力为（460±46）kpa时，则认为淋雨量符合本标准。

6、试验完成后，应该立即检查设备，以确定是否满足下列要求：

a) 在主回路和辅助回路的绝缘上应该见不到水迹；

b) 在设备内部的电气元件和机构上应该见不到水迹；

c) 结构件或其他非绝缘部件应该没有明显的积水（以减少腐蚀）。
