按钮及安全触点可靠性试验机

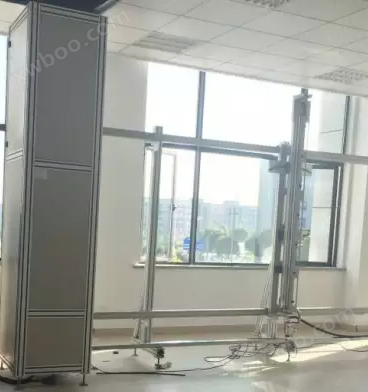

图片仅供参考
一、产品概述：适用于多种电梯按键开关的寿命试验，采用自主研制PLC检测芯片，触摸屏操作的全自动检测被测产品机械性能的老化寿命试验，可自由调节测试行程,操作简单方便。
二、符合标准：按照GB/T 16915标准要求以及客户要求设计制作。
三、技术参数：
1、控制方式：PLC控制，触摸屏人机界面智能化操作；
2、测试工位：9工位；
3、测试驱动：伺服马达驱动；
4、动作控制：直线模组独立操作；
5、行程控制：最大30mm；
6、试样固定：按客户提供类型配置专用连接面板；
7、接线方式：外部配置六组组端子排及接线柱；
8、动作方式：伺服电机驱动滚珠丝杆上下运动；
9、力值范围：精密加载系统，触摸屏可设定；
10、施压方式：自由施压；
11、测试时间：触摸屏可按测试要求设定；
12、间隔时间：触摸屏可按测试要求设定；
13、测试次数：触摸屏可按测试要求设定，最快200次/min；
14、安全防护：短路、断路异常报警停机；
15、测试负载：
测试电流：最大20A,负载电压220V-250V，功率因数0.3-099
16、整机尺寸：650*500*800mm（长*宽*高），负载750*600*1500mm（长*宽*高）；
17、设备电源：AC220V50Hz。
四、配置清单：
序号 |
产品（硬件/软件）名称 |
品牌或材质 |
数量 |
1 |
测试箱体 |
箱体钢制喷涂 |
1套 |
2 |
|
|
|
3 |
负载柜 |
测试一路 |
1套 |
4 |
触摸屏 |
10寸真彩 |
1套 |
5 |
控制PLC |
|
1套 |
6 |
电流模块 |
|
1套 |
7 |
交直流电源 |
|
1套10路 |
8 |
伺服电机 |
|
1套 |
9 |
滚珠丝杆 |
|
1套 |
10 |
安装面板 |
|
1套 |
11 |
测试砝码 |
|
1套 |
12 |
可调电阻 |
|
10套 |
13 |
电器元件 |
|
1套 |
