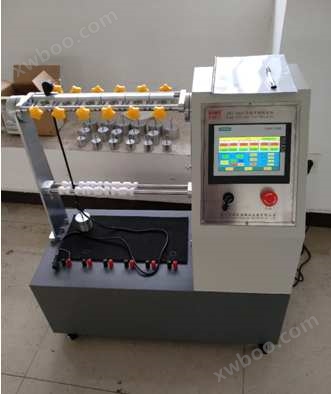

GB/T 33594-2017 电动汽车充电用电缆 摇摆试验机
1、符合标准GB/T 33594-2017第11.5.7.3条，试验设备符合图5及表18要求；
2、试验工位：一工位；可同时试验三种不同规格电缆
3、砝码：50N、75N、100N各一件；
4、GB/T 33594-2017 电动汽车充电用电缆 摇摆试验机夹具3套，对应试样直径D≤35
35＜D≤50 50＜D≤85；（D为试样直径）
5、摇摆速度：15循环/分钟
摆动角度：-90°～﹢ 90°；
6、试样负载电流0.1A，具备通断报警功能；
7、步进电机（86）一台；
8、蜗轮蜗杆减速机一台；
9、控制系统一套，触摸屏、PLC、电子元器件等；显示次数和角度并可设定，试样电流通断
10、控制箱工作台一个。
