步入式砂尘试验箱满足标准GB2423.37-2006 防尘试验方法
步入式砂尘试验箱GB4208-2008 /IEC 60529-2001 外壳防护等级（IP代码）
GB10485-2007 防尘试验方法
GB7000.1-2007 (IEC60598-1:2006) 灯具防尘试验
DIN 40050-9 落尘实验规范
ISO 20653-2013 道路车辆 - 防尘试验方法(国际防护等级代码)
QC/471.1-2001 车用电线束插接器第1部分 灰尘试验方法
1.1 产品概要
本试验箱用于低压电器、通讯、电机、仪表、灯具、家用电器等产品，在储存、运输和使用过程中往往会受到砂尘环境的影响。尤其是汽车、电器受砂尘的影响更为显着。本设备就是采用人工模拟砂尘环境，来检验产品对防尘能力的试验设备，满足IP防护等级IP5X的试验要求。
1.2 满足标准
GB2423.37-2006 防尘试验方法
GB4208-2008 /IEC 60529-2001 外壳防护等级（IP代码）
GB10485-2007 防尘试验方法
GB7000.1-2007 (IEC60598-1:2006) 灯具防尘试验
DIN 40050-9 落尘实验规范
ISO 20653-2013 道路车辆 - 防尘试验方法(国际防护等级代码)
QC/471.1-2001 车用电线束插接器第1部分 灰尘试验方法
1.3 主要技术指标
A）型号和规格
1.型号：DMS-FC （19m3）
2.内箱尺寸：D3500×W2500×H2200 mm
3.外箱尺寸：D3700×W2700×H3700 mm
4.试 样：控制柜
B）性能指标
1.试验箱结构：外箱材料：上等冷扎板喷涂；内箱材质：SUS304不锈钢；
2.风路机件：离心风机；
3.测试孔：1个，Ø50；
4.回收系统：灰尘可回收；
5.灰尘浓度:：2～4kg/ m3（可根据试验要求增加或减少）；
6.试样：干燥滑石粉、粉煤灰；
7.试件电源插座：防尘插座；
8.金属筛网标称线经：50um；线间标准间距：75um；
9.样品架（样品导轨车）：配导轨，承重能力2吨(均匀载荷)；
10.观察视窗：一个，可以方便的观测实验室的样品，配有手动刮片；
11.照明灯：防爆防潮白炽灯，便于更好观察箱内试品状况；
12.时间控制器：间歇、周期和振动时间：
a)
吹尘时间（停、吹）h/m/s
可调，
b)
循环周期：任意可调，
c)
预设试验时间:0s～999h99m99s
任意可调，
d)
通电：断—通—断；
13.功能：吹尘、浮尘、流尘，可作间隙、周期试验；
14.粉尘除湿：电加热除湿；
15.砂尘循环系统：通过离心风机强制循环，灰尘喷射时间可任意调整。
16.振击器：料斗外壁装有电动振击器，由于长时间的运转，尘土不可避免地会粘附在内壁四周，以及锥形料斗的四壁上，所以需要用振击器定时进行振击，由控制屏设置振击时间与间隔时间，以使粘附在壁上的尘土振落，保持试验所需浓度值。
1.4 结构与材质：

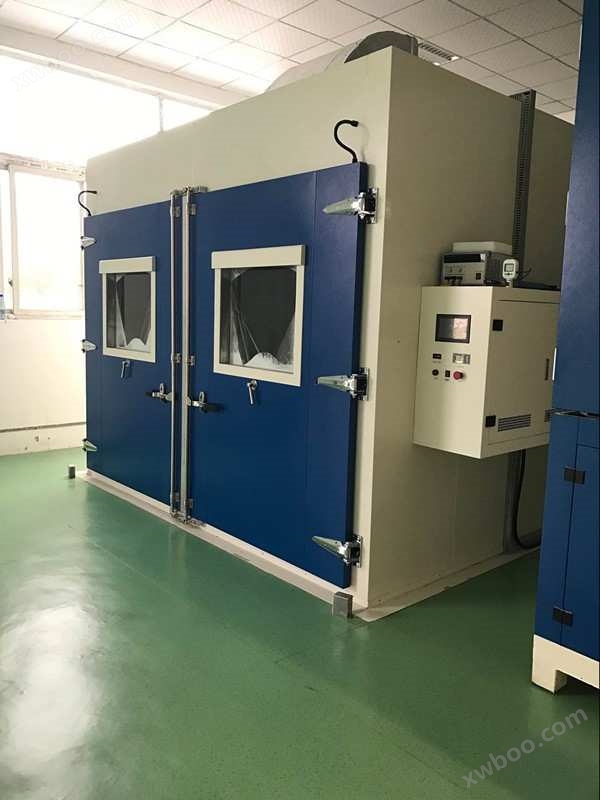

内胆为SUS304不锈钢板制成，外壳为冷轧板表面喷涂。试验箱内壁光滑而平整；灰尘由试验箱背部上方吹入，试验箱底部吸出，灰尘收集容器位于试验箱底部处（四斗双四风机），双开门配观察窗（500mm*500mm），左侧引线孔一个（尺寸￠50mm,配硅胶塞）。
试验室内配样品导轨车一个（漏斗上面），活动，可方便取放样品。
取放样品：把样品入在样品导轨车上，用叉车叉起样品导轨车和样品放入（取出）试验室。
门正下方的样品导轨车底部悬空150mm（样品导轨车底部距离门洞下檐），以便叉车脚伸进（或手动液压叉车）；
本试验室配可移动开门楼梯：约高1.5m，宽1.2m，分5或4级，方便人打开（关闭）大门。
设备配置对试样抽真空的真空泵一台（满足IP6X试验要求）。
备注：采用库板式外壳，现场拼装。
1.5 控制系统：
1、时间控制器：采用PLC可编程控制器（此控制器具备下述多种任意设定控制功能）；
（1）电器元件：主要元气件均采用国内合资公司产品；
（2）主要配置：循环风机、加热器、时间控制器等；
2、温度控制器：国产高精度温度调节仪。
1.6电源：
电源：AC380V±10% 50Hz 三相五线（接地保护）；
*大功率：8KW；
*大电流：18A；
空气开关容量：32A；
环境气压：86Kpa-106Kpa；（大气环境）。
1.7保安装置：
空气开关器（防止过流和短路）；
风机过热保护（保护送风机，防止风机温度过高）；
吸尘器超压，过热、过流保护（防止压力，温度，电流过高）；
超温保护（防止空焚）
保险丝（防止控制回路和照明回路短路）；
外部试料异常报警（用户可选，试验品出现故障后设备停止运行）；
