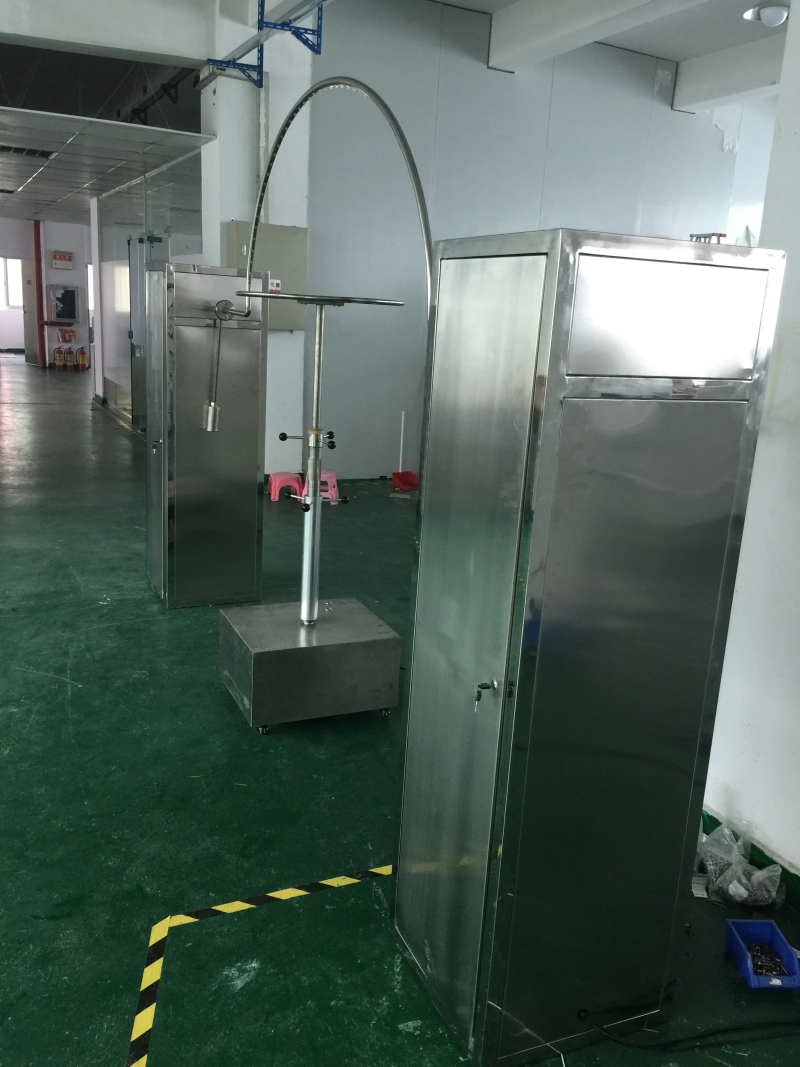

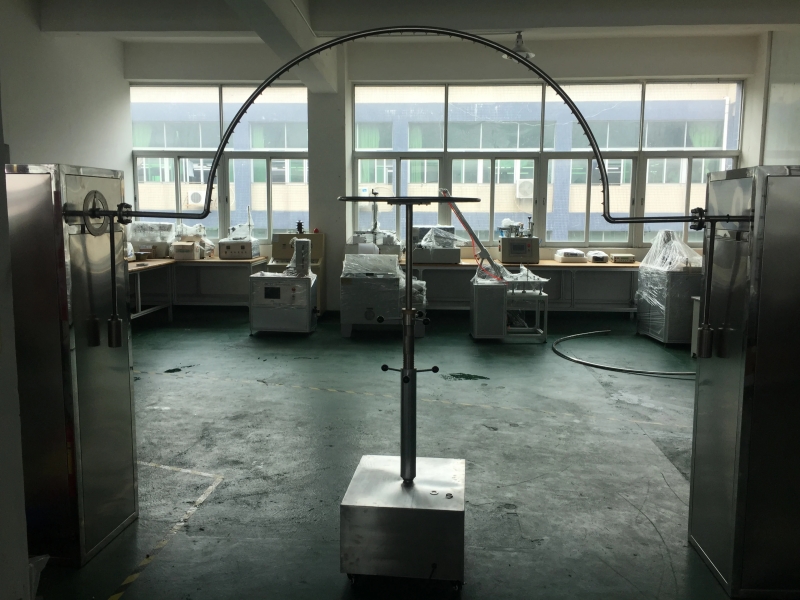

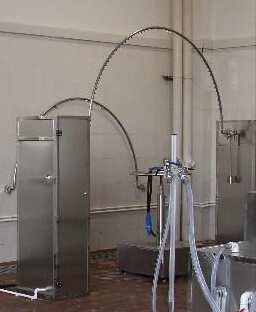

摆管淋雨试验设备（IPX3/4）DMS-E03
产品型号
DMS-E03更新时间
2024-12-05厂商性质
生产厂家浏览次数
822产品中心
PRODUCT CATEGORY相关产品
RELATED PRODUCTS
深圳德迈盛触摸屏摆管淋雨试验机
型号：
IPX34摆管淋雨试验装置DMS-E12
型号：DMS-E12
摆管淋雨试验设备（IPX3/4）DMS-E03
型号：DMS-E03
详细介绍
摆管淋雨试验设备（IPX3/4）
概述：摆管淋雨试验设备依据GB4208-2008标准设计制造，应用于IPX3/4等级的防水试验。
摆管淋雨试验装置DMS-E03全自动式使用进口伺服电机配合减速机，可在人机界面上任意设定角度，并可通过程序予置若干常用角度和试验 进程；
自动转台：转盘半径R300mm；转动速率1~5rpm（程控自动设定，变频可调），可调节高度（800~1400mm可调节），带进口随动防水插座，方便样品通电试验；
试验和通电时间：采用触摸屏全程自动设定控制；
机型结构：由主动箱、从动箱、转台和控制系统及相应管路组成，外部部件均采用不锈钢制作；
机体结构由全304不锈钢构成，美观高档大方；
供水水泵：1套，变频闭环控制；
流量控制：采用转子流量计手动调节控制；
配置净水器、压力表等附件。
主要参数：
1、摆管规格：R400mm、R600mm、R800mm、R1000mm、R1200mm、R1400mm、R1600mm。
2、喷水口夹角：1200（IPX3）、1800（IPX4），采用档水板方式实现，IPX3/4转换时无需更换摆管，只要用挡水板挡住相应角度出水口，并固定即可；
3、摆管材料：不锈钢，摆管内径：Φ20mm；
4、喷水口孔径：￠0.4MM；
5、喷水口：黄铜制作，方便拆卸更换；
6、摆管摆动夹角：1200（IPX3）、1800、近似3600自动调节：全自动式施耐德伺服电机配合德国西门子PLC自动控制模块，在触摸屏界面上任意设定角度，并可通过程序予置若干常用角度和试验进程；
7、自动转台：转盘半径R300mm；转动速率1rpm，可调节高度（800~1400mm可调节）；
8、试验和通电时间：采用触摸屏全程自动设定控制；
摆管淋雨试验装置（IPX3/4）为大型敞开式设备，需安装在特设的实验室内对产品进行人工模拟淋雨试验。设备可以用来考核和确定电工、电子产品外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备能模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。
摆管淋雨试验装置参考GB4208-2008外壳防护等级IPX3、4,GB/T4942.1-2006及GB2423.38-2005《电工电子产品基本环境试验规程试验R：水试验方法》、GB/T10485-2007、GB4706、GB7000等标准中相对应的技术参数设计制造
